основное окно
панели управления
командами + превью табло
СУДЕЙСКАЯ
СИСТЕМА

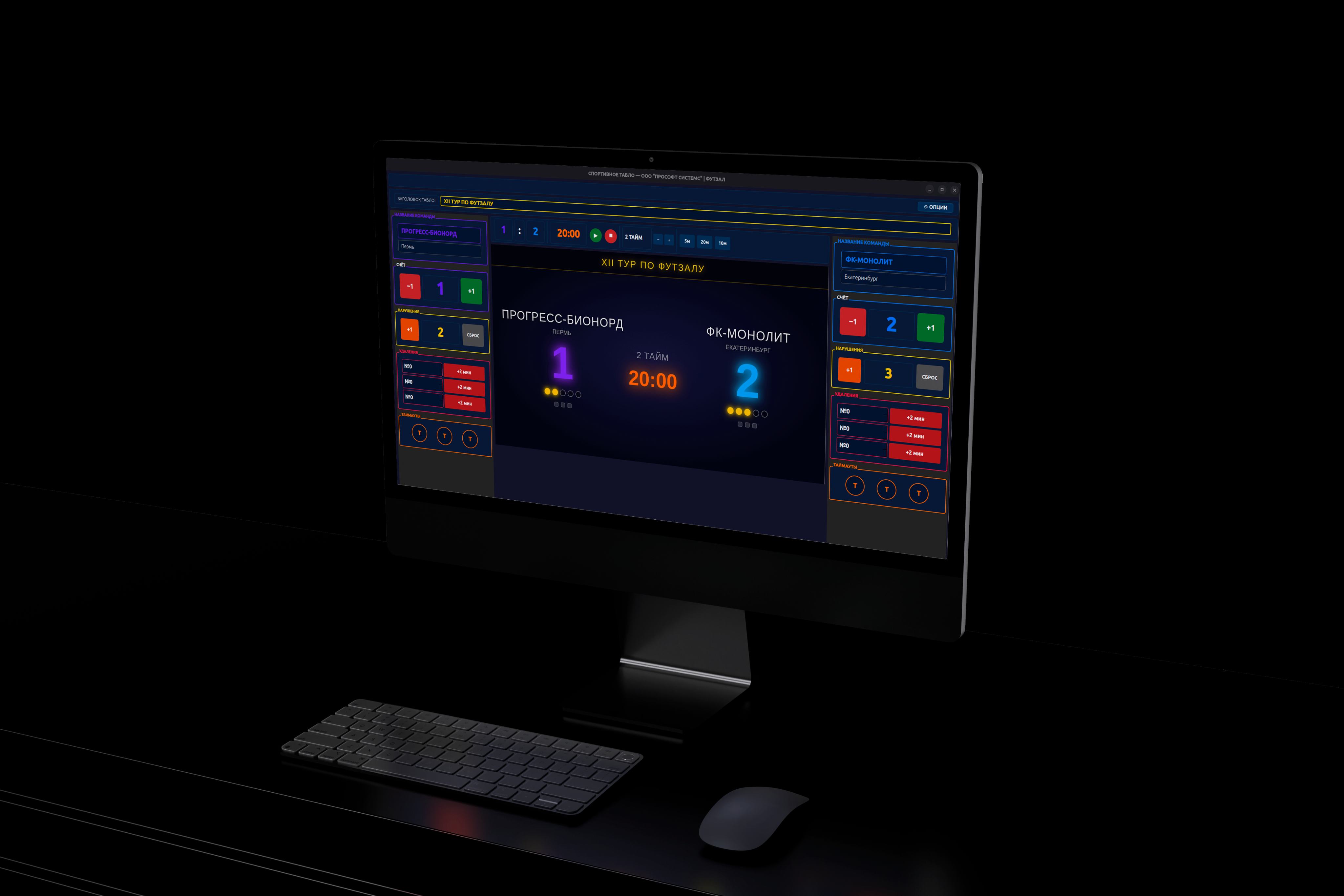

профессиональное программное решение
для проведения матчей по футзалу
ФУТЗАЛ 1.0
что делает
судейская система
- управление счётом матча
в реальном времени - отслеживание нарушений (фолов)
для обеих команд - управление таймаутами
с обратным отсчётом - управление удалениями игроков
с таймерами 2 минуты - отображение всей информации
на профессиональном табло

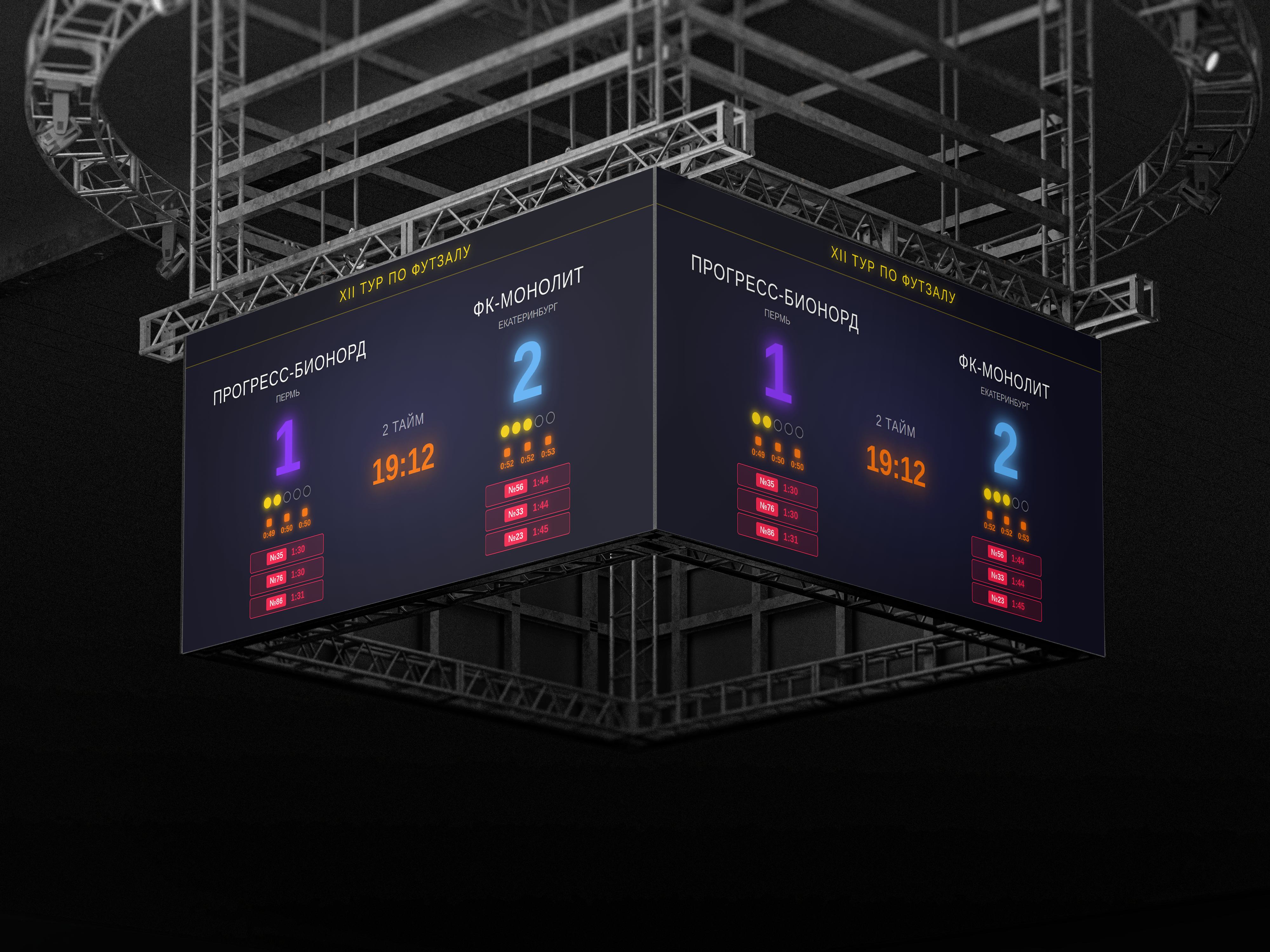

где применяется спортивные залы
и арены для футзала прямые трансляции
матчей видеопроизводство
с наложением графики
и арены для футзала прямые трансляции
матчей видеопроизводство
с наложением графики

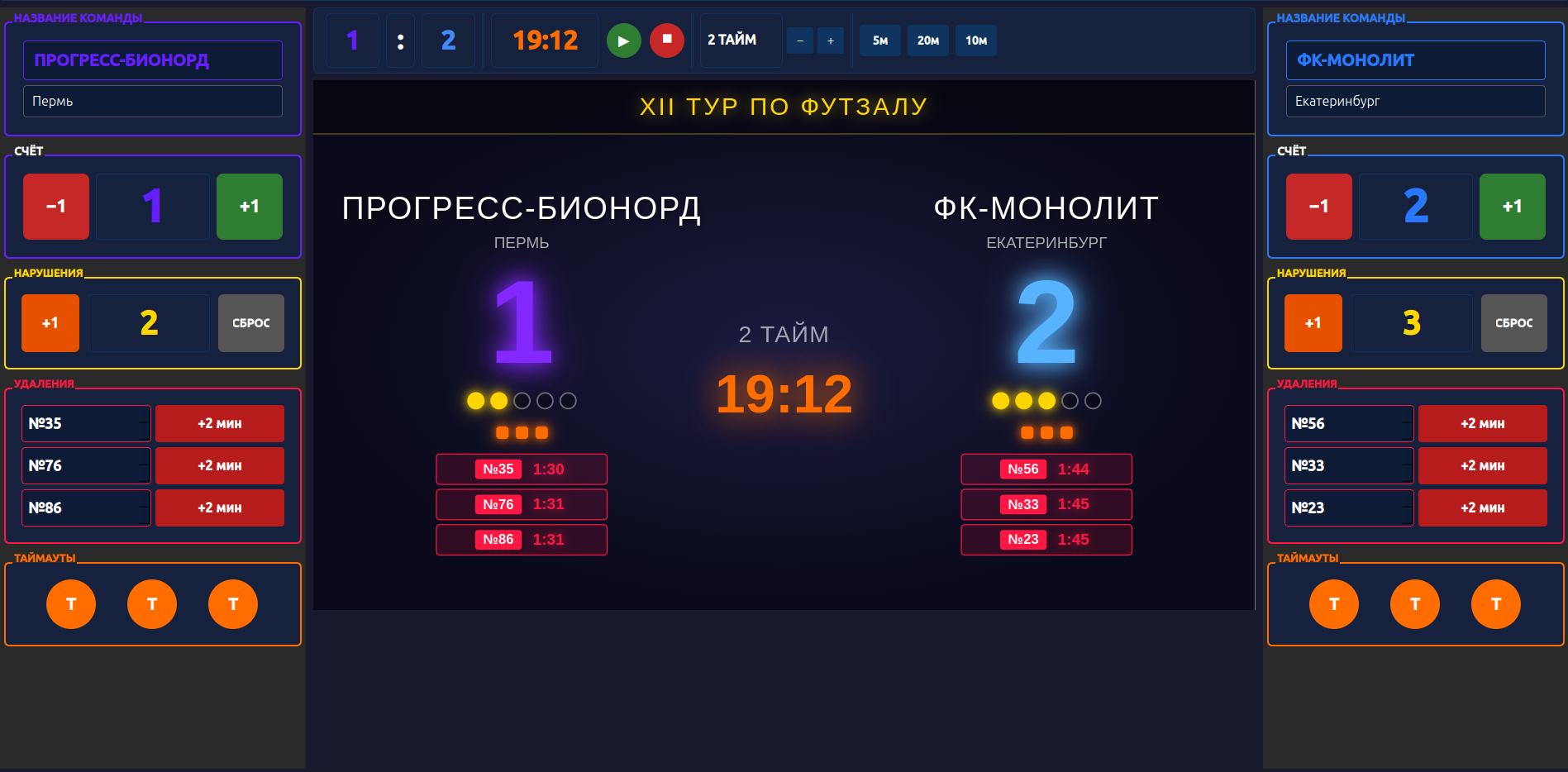

интерфейс управления
структура UI: 3 зоны
сервисная
кнопка настроек,
выбор вида спорта,
опции вывода
заголовок
редактируемый заголовок табло

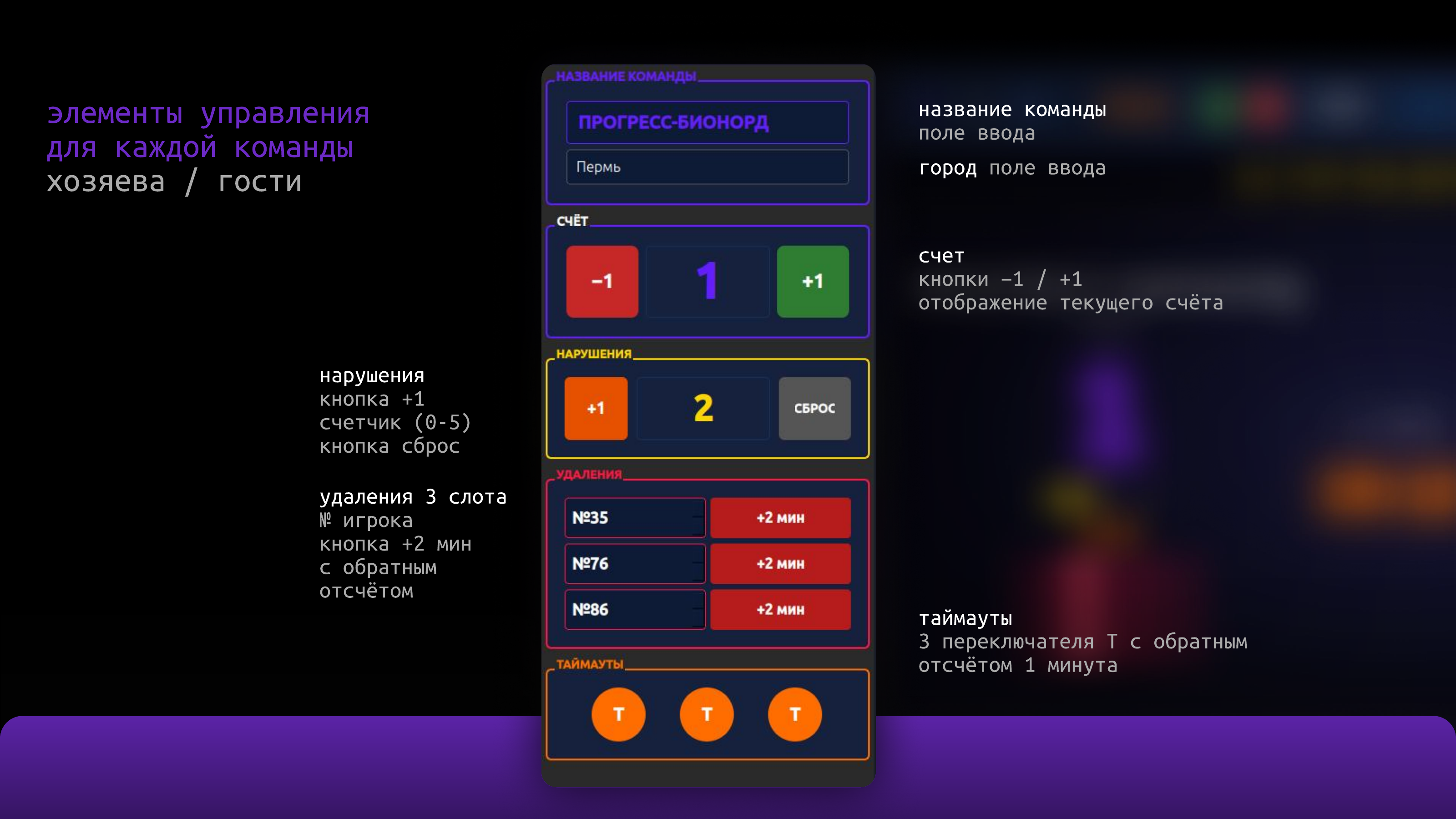

элементы управления
для каждой команды
хозяева / гости
- название команды
- поле ввода
- город
- поле ввода
- счёт
- кнопки −1 / +1
отображение текущего счёта - нарушения
- кнопка +1
счётчик (0–5)
кнопка сброс - удаления (3 слота)
- № игрока
кнопка +2 мин с обратным отсчётом - таймауты
- 3 переключателя «Т» с обратным отсчётом 1 минута
основной таймер верхняя панель управления
основной таймер
отображение: MM:SS
крупный шрифт
предустановки
5 / 10 / 20 минут
старт / стоп / пауза
ручная корректировка
± секунды
автоматический отсчёт
с визуальным предупреждением
за 1 минуту
периоды / таймы
переключение 1–2 тайм
отображение «1 ТАЙМ» / «2 ТАЙМ» на табло
глобальная пауза
при нажатии ПРОБЕЛ — останавливается таймер и все активные удаления
при повторном нажатии — всё продолжается с места остановки
таймауты работают независимо от паузы
таймауты
3 таймаута на команду
при активации:
точка загорается , запускается обратный отсчёт 1:00 → 0:00
по окончании: таймер исчезает, точка ОСТАЁТСЯ гореть
сброс: вручную отжатием кнопки «Т»
при менее 10 секунд:
таймер мигает красным
удаления
3 слота на команду
№ игрока + таймер 2 мин
при нажатии +2 мин: запускается обратный отсчёт 2:00 → 0:00
отображение на табло:
красная строка «№76 — 1:45»
при менее 10 секунд: мигает жёлтым
по истечении блок удаления пропадает с табло автоматически
синхронизация
при паузе основного таймера — все удаления замораживаются
при продолжении — возобновляются с того же места

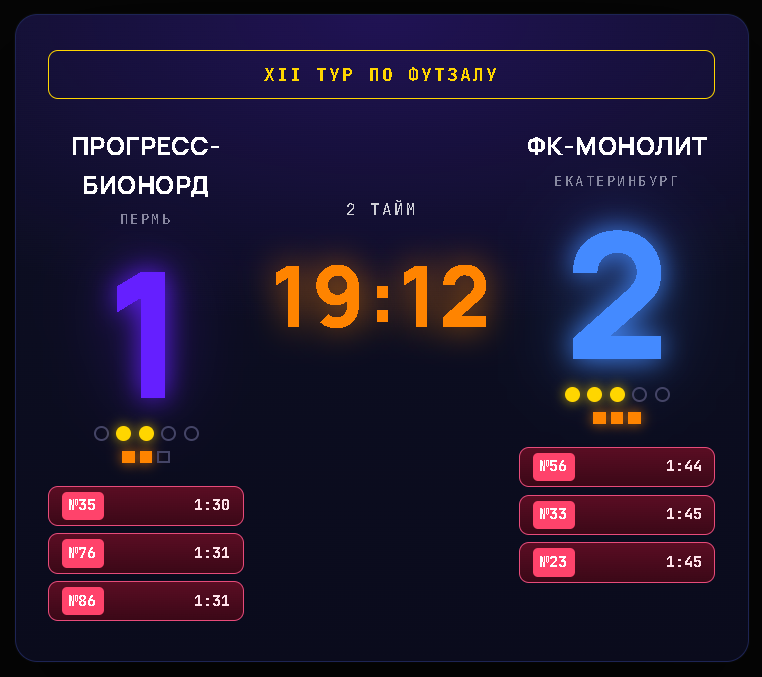

отображение табло
- HTML5 табло (превью в UI)
- разрешение: 1920×1080 (16:9)
- тёмный градиентный фон
- заголовок сверху — жёлтый, настраиваемый
- названия команд — крупный шрифт, белый
- города — серый, под названием
- счёт — огромный шрифт с цветным свечением
- фолы: 5 индикаторов-кружков жёлтые при активации
- таймауты: 3 квадрата оранжевые при активации + таймер
- удаления: красные строки с номером и временем
- счёт хозяев: фиолетовый (#651FFF) со свечением
- счёт гостей: синий (#448AFF) со свечением
XII ТУР ПО ФУТЗАЛУ
ПРОГРЕСС-БИОНОРД
ПЕРМЬ
1
№351:30
№761:31
№861:31
2 ТАЙМ
19:12
ФК-МОНОЛИТ
ЕКАТЕРИНБУРГ
2
№561:44
№331:45
№231:45
3 режима
вывода табло
РЕЖИМ ОПИСАНИЕ ФОРМАТ
внешний дисплей вывод на HDMI-монитор / проектор Full HD, 60 FPS
NDI табло сетевой видеопоток для видеомикшера NDI, 1080p60
NDI Overlay наложение титров на прозрачном фоне NDI, 1080p60, хромакей #00ff00

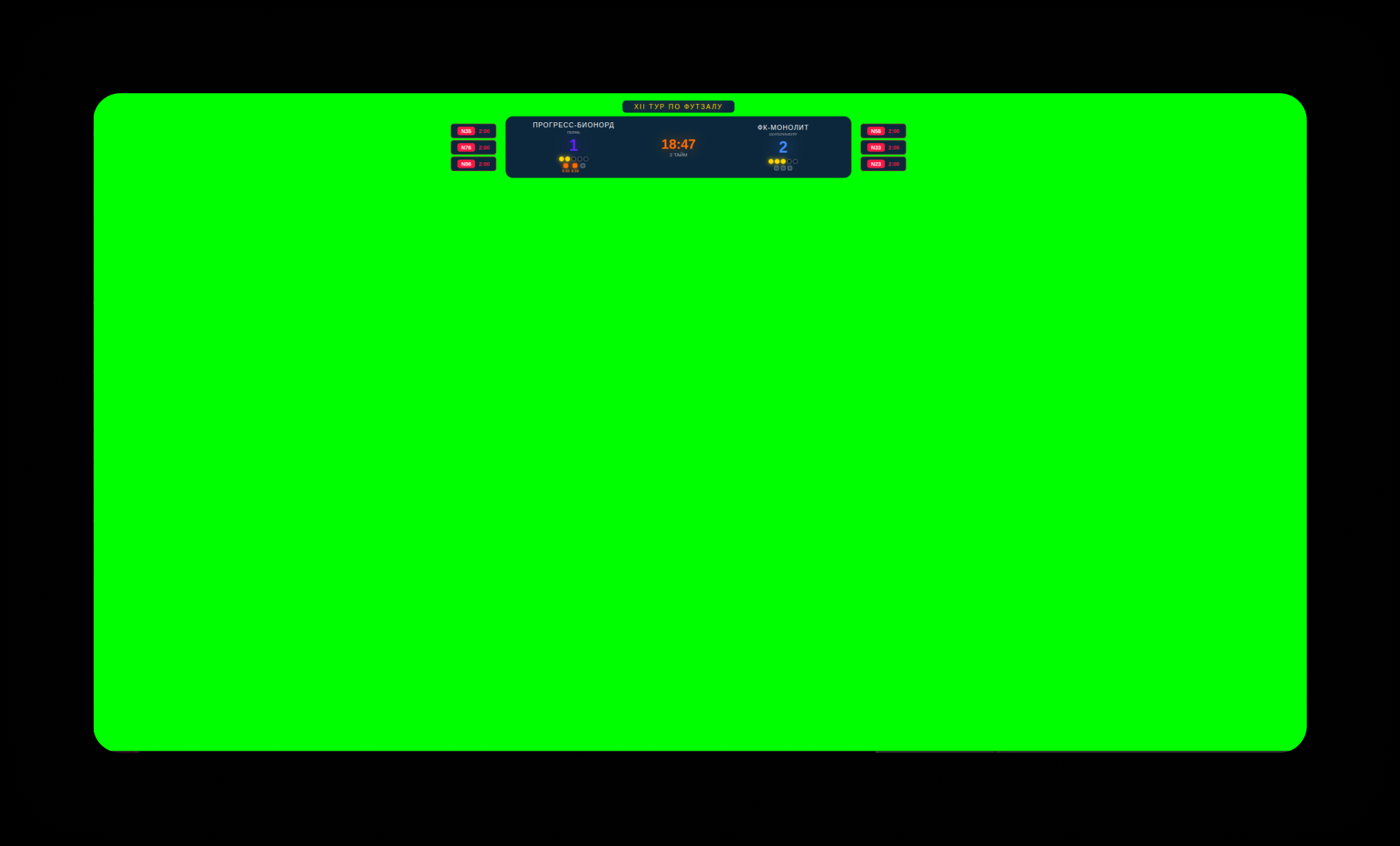

NDI Overlay
хромакей
- зелёный фон для последующего кеинга
- только игровая информация (без фона табло)
- удаления отображаются по бокам от основного блока
- идеально для наложения на видеотрансляцию
NDI Табло и NDI Overlay — NDI SDK 6.3

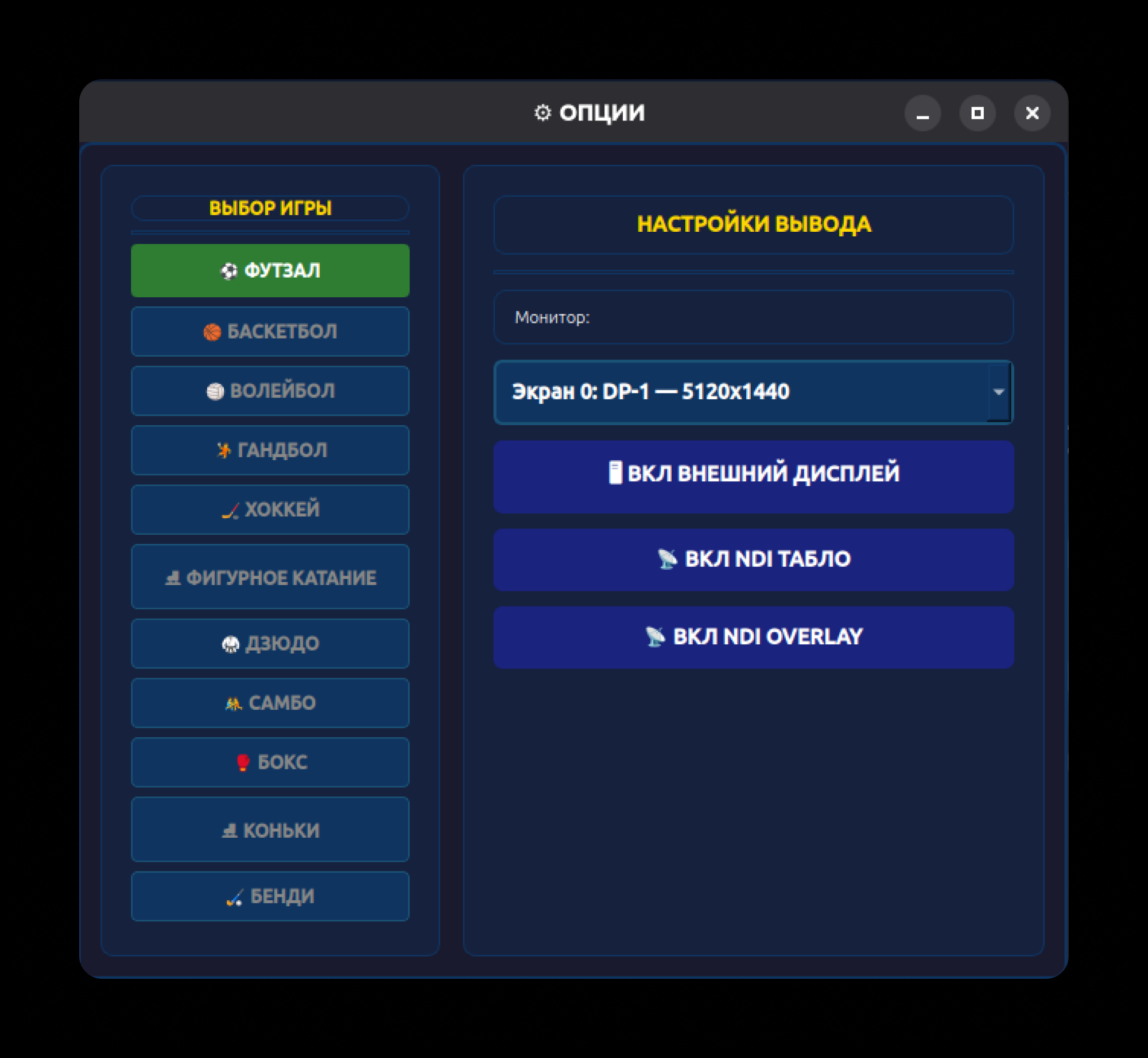

модальное окно
с двумя панелями
левая панель: ВЫБОР ИГРЫ
Футзал, баскетбол, волейбол, гандбол, хоккей, фигурное катание, дзюдо, самбо, бокс, коньки, бенди
правая панель: НАСТРОЙКИ ВЫВОДА
выпадающий список всех подключённых дисплеев
возможность выбора любого монитора для вывода
ВКЛ /ВЫКЛ — внешний дисплей, NDI табло, NDI overlay
защита от переключения нельзя сменить вид спорта
во время активного таймера нельзя сменить
при активных таймаутах нельзя сменить
при активных удалениях
во время активного таймера нельзя сменить
при активных таймаутах нельзя сменить
при активных удалениях
